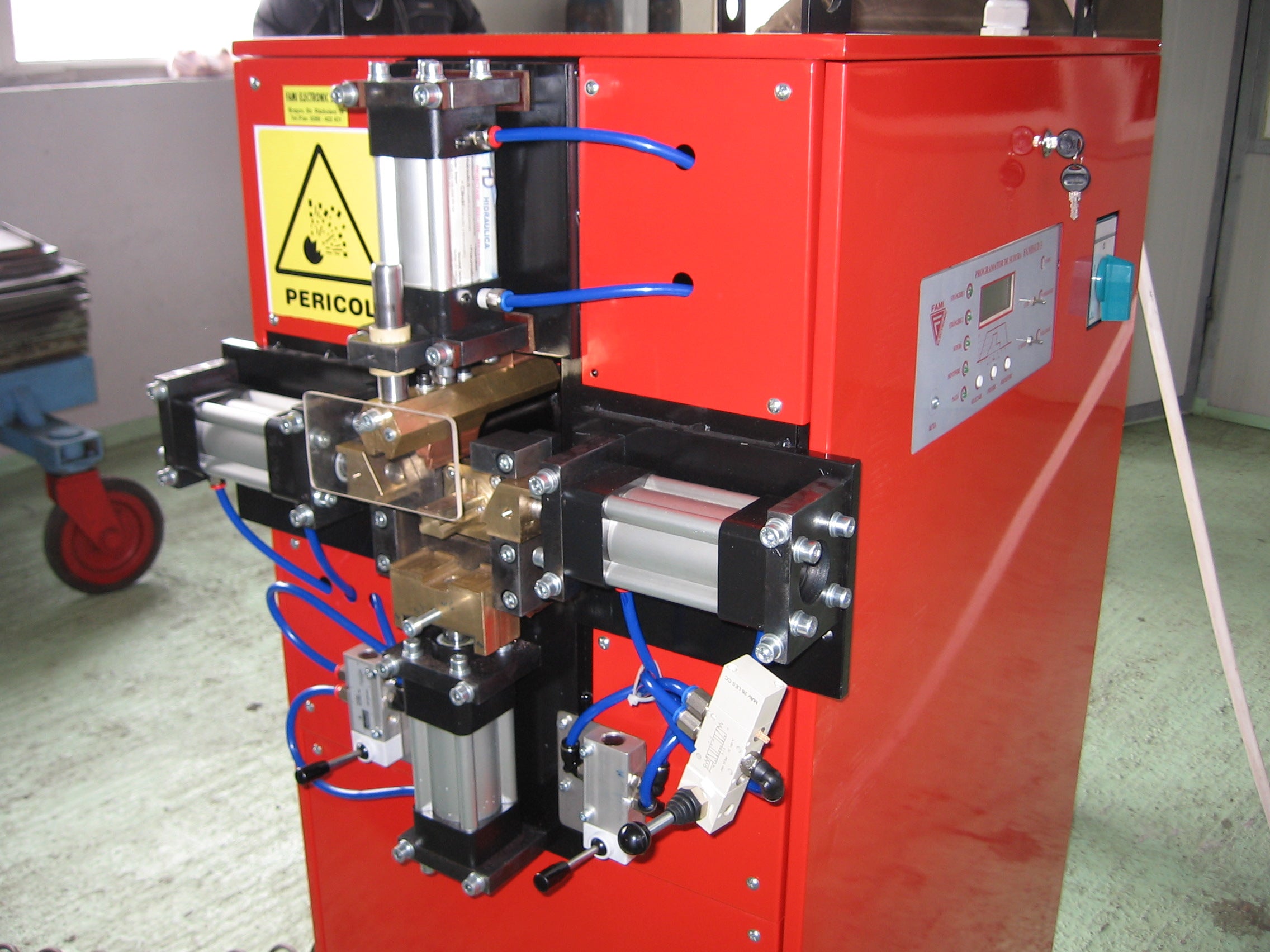

Mașină sudat puncte

Mașina de sudat prin puncte MSP 25 este destinată asamblării pieselor din tabla cu grosimi până la 2 mm, precum și a altor piese cu secțiuni mici (ex. sârmă O 4 mm) din oțeluri obișnuite, aliate sau inoxidabile.

Instalația electrică a mașinii permite reglarea într-o gamă suficient de larga a parametrilor regimului de sudare pentru diferite materiale și secțiuni ale pieselor în cadrul domeniului de lucru al mașinii.

Caracteristici tehnice

Construcție mecanică

• Batiu — format din subansamble sudate realizate din profile laminate — pe care sunt amplasate toate subansamblele componente in pozitia si la cotele stabilite in ansamblul general al masinii;
• Mecanism de sudat prin puncte — compus din:
• Brat superior — oscilant — care asigurä apropierea si strângerea pieselor intre electrozi in vederea sudurii, prin intermediul uneitije articulate intre pârghia bratului superior si cilindrul pneumatic;
• Brat inferior — fix in timpul lucrului, dar care permite reglarea pozitiei pe verticala in vederea asigurärii ecartamentului de 180— 240 mm;
• Cilindru pneumatic O63 - asigurä miscarea oscilanta a bratului mobil;
• Port electrozi — montati pe cele doua bare (functie de necesitati, se pot schimba);
• Electrozi pentru sudura — montati in port-electrozi;
• Instalatia de racire brate si port electrozi;
• Capacele de inchidere.

Instalație pneumatică

• Grup de filtrare-ungere cu regulator de presiune
• Distribuitor 5/2 pentru comanda cilindrului pneumatic
• Releu de presiune pentru confirmarea strângerii
• Conducte fiexibile pentru asigurarea legăturilor instalației

Instalație electrică și electronică

• Programator de sudură
• Instalație electrică de forță

Programator sudură FAMISUD3
